ผมสงสัยเรื่องขนาดของคาน คสล. ถ้าขนาดมันไม่เท่ากัน เช่น

คานตัวแรก 0.20x0.50 ตัวที่สองขนาด 0.20x0.80

แล้วเวลาวางคานนี้ เค้าจะเอาระดับหลังคาน หรือท้องคาน ที่จะต้องเท่ากันหรือครับ

ผมเข้าใจว่าต้องเอาระดับหลังคานให้เท่ากัน เพื่อให้วางแผ่นพื้นได้ ถูกไหมครับ

แล้วแต่การออกแบบเลยครับ อยู่ที่เหล็กเสริม

ส่วนใหญ่เอาหลังคานเท่ากัน พื้นสำเร็จวางบนหลังคาน พื้นที่ลดระดับก็หล่อในที่ระดับเท่าหลังคานเอา

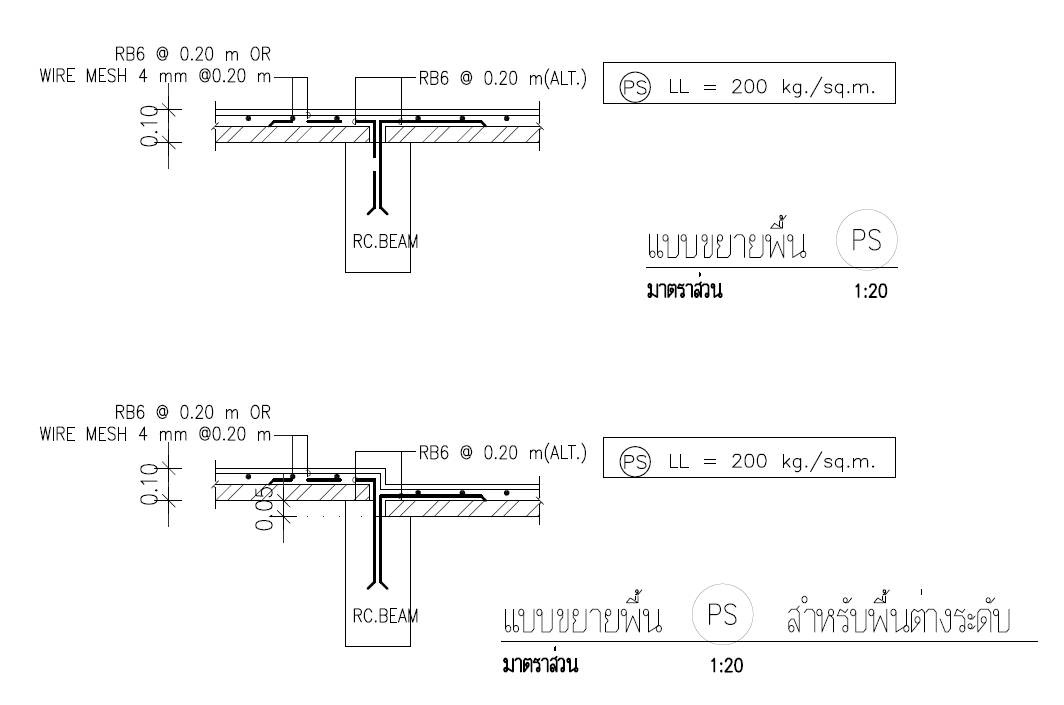

อันนี้ตัวอย่างคร่าวๆเผื่อสงสัย



เวรกรรมเอารูปมาผิด อันนี้มันพื้นสำเร็จทั้งคู่นะครับแต่หลักการคล้ายๆกัน

แล้วแต่พื้นที่ครับ ถ้าพื้นระดับเดียวกันก็หลังคานครับ

แต่ถ้าอยู่คนละพื้นที่ก็ไปดูระดับพื้นนั้นๆอีกทีครับ

Keep ที่ระดับพื้นเป็นหลักครับ แล้วลดระดับตามความหนาพื้นจะเป็นหลังคานครับ

ถ้าให้ตอบแบบเข้มๆก็คือ

"ดูแบบสถาปัตย์" ครับ เพราะการจัดวางโครงสร้างบางแบบมันอาจจะมีนัยยะบางอย่างแฝงอยู่ก็ได้ครับ

อย่างเช่นต้องการ step level ที่ 30 ซม. เลยระบุให้ bottom คานเสมอกัน อะไรแบบนี้ครับ

ถ้าในเคสนี้ ผมไม่แน่ใจว่าทำไมขนาดคานไม่เท่ากันครับ (แล้วต่างกันเยอะถึง 30 ซม.) ทั้งๆที่รับ live load น่าจะพอๆกัน (ถ้าใช้พื้น hollowcore แล้วเป็นบ้านด้วยมั้ง)

ฉะนั้น จุดที่ผม concern คือ
1. ระยะ span ของคาน 20x80 ครับ
2. ความหนาของแผ่น hollowcore ที่ใช้ เพราะถ้าเป็นไปได้คาน 20x80 น่าจะเป็น span ยาว ฉะนั้นขนาดแผ่น "อาจจะ" หนาจากเดิมก็เป็นไปได้

อีกแง่ คือผมไม่แน่ใจว่าทำไมต้องออกแบบคาน 20x80 ครับ เพราะหน้าตัดมันแคบมาก และถ้าให้ไปในเหล็กในแนวตั้งเยอะๆ ก็ดูขัดกับแนวคิดของ RC Design เพราะยิ่งใส่เหล็กมากชั้นขึ้น จะทำให้ระยะ effective depth ลดลงเยอะเหมือนกัน อีกเรื่องคือ depth ขนาดนี้ยังไงเหล็กที่ใส่อาจจะโดนคุมด้วย 14/fy ด้วยซ้ำไปครับ

คานตัว 80 ไม่ได้กว้าง 20 นะครับ ผมจำตัวเลขจริงไม่ได้

ในแบบจริง ยังมีขนาด 90 100 อีกด้วย

มีช่างแถวบ้านมาถามนะครับ ผมก็ไม่เคยเจอแบบที่มีขนาดคานต่างกันเยอะแบบนี้

ตั้งแต่ 40 60 80 90 100

อาจจัเป็นสแปนยาว ไม่ก็รับพื้น cantliver ครับ อันนี้ต้องไล่ดูหมด แต่ที่ผมเคยเขียนเจอมาหมด บางทีเชื่อมเหล็กเข้ากลสงคานก็มีครับ แล้วแต่ดีไซนเลย

ผมเขียนเฉยๆนะ ไม่ค่อยรู้โครงสร้างเท่าไหร่ เคยเจอคานลึกๆ ฝั่งนึงพื้นหล่อตรงท้องคาน ฝั่งนึงวางบนคานก็มี

ปกติก็หลังคานเท่ากัน คานใหญ่มากนี่เป็นอาคารอะไรหว่า ไม่น่าใช่บ้านพักอาศัย เพราะloadน่าจะเยอะ
